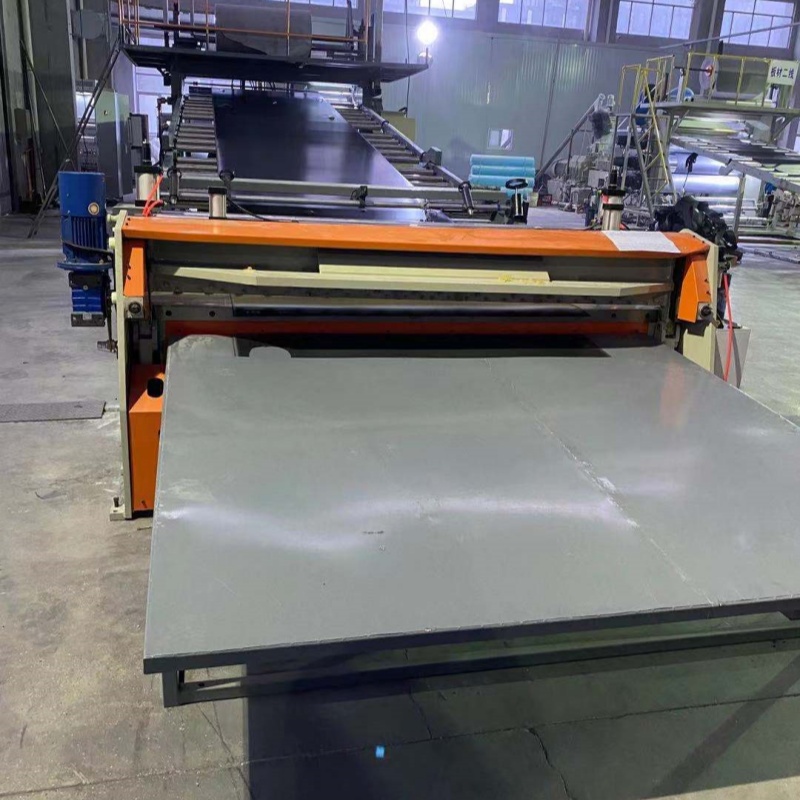

点击图片查看原图
隔音毡挤出机的生产流程是将高分子基材（如橡胶、EVA、PVC等）与功能性填料（吸声、阻燃、增韧材料）混合后，通过挤出工艺成型为具有隔音、吸声功能的片状毡材的过程。其核心是通过精确控制温度、压力、速度等参数，确保材料均匀混合、熔融塑化，并终形成结构致密、性能稳定的隔音毡。以下是具体生产流程及关键环节说明：
一、原料准备与预处理
隔音毡的原料通常为复合体系，需根据目标性能（如隔音量、耐候性、柔软度）配方设计，常见组分包括：
-
基材：橡胶（丁基橡胶、三元乙丙橡胶）、热塑性弹性体（EVA、PE）、PVC等；
-
填料：碳酸钙、滑石粉（提高密度，增强隔音）、多孔材料（玻璃棉、聚氨酯泡沫颗粒，吸收中高频噪音）；
-
功能助剂：阻燃剂（溴系、磷系，提升防火性）、增塑剂（DOP、DBP，改善柔韧性）、抗氧化剂（防止老化）、偶联剂（改善填料与基材界面结合）。
预处理步骤：
-
干燥：若使用吸湿性原料（如PVC、EVA），需在80~100℃下干燥2~4小时，避免水分导致挤出时产生气泡或银纹。隔音毡挤出机设备_隔音毡挤出机设备
-
初混：将固体原料（填料、助剂）按比例投入高速混合机（转速800~1500rpm），混合5~10分钟，确保分散均匀；液体助剂（增塑剂、阻燃剂）需分批次加入，避免结团。
2. 加料与熔融过程
-
喂料：预混料通过强制喂料机（螺旋或振动喂料）连续送入挤出机料筒，避免“架桥”断料；
-
加热与混炼：料筒分3~5个加热区，温度由低到高梯度升温（橡胶基：120~180℃，塑料基：160~220℃），螺杆旋转（转速20~80rpm）通过剪切和摩擦生热，使原料完全熔融、分散，形成粘稠熔体；
-
排气：若原料含水分或挥发分（如PVC），需在料筒中段设置真空排气口（真空度-0.08~-0.09MPa），抽除气泡，避免产品内部缺陷。
成型与模头设计
熔体经模头挤出后形成片材雏形，模头设计直接影响毡材的厚度均匀性、表面质量及内部结构（如多孔吸声层的分布）。
1. 模头类型选择
-
平板模头：用于生产常规片状隔音毡（厚度0.5~5mm），流道对称设计（衣架式或鱼尾式），确保熔体流速均匀；隔音毡挤出机设备_隔音毡挤出机设备
-
多孔模头：若需生产带微孔结构的吸声毡（如EVA+发泡剂），模头需分布微小出料孔（直径0.1~0.5mm），通过发泡剂分解产生气泡；
-
多层共挤模头：用于复合隔音毡（如“EVA+丁基橡胶”结构），通过分流梭将不同熔体分层，界面结合后形成一体化结构（提升综合隔音性能）。
2. 关键参数控制
-
模头间隙：根据目标厚度调整（如生产2mm毡材，间隙设为2.2~2.5mm，补偿冷却收缩）；
-
模唇温度：略高于料筒温度（橡胶基：180~200℃，塑料基：200~230℃），确保熔体流动性，避免表面冷凝。

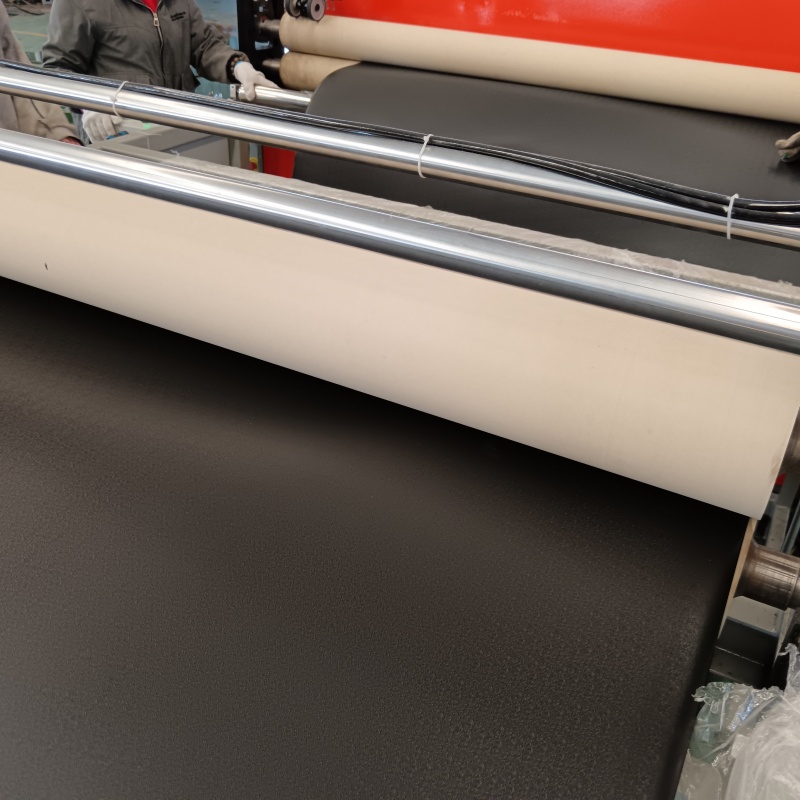

冷却定型
熔体从模头挤出后需快速冷却固化，防止收缩变形，并固定内部结构（如发泡孔、填料分散状态）。
1. 冷却方式
-
三辊压光冷却：常用方式，熔体经上、中、下三辊（镜面辊+软胶辊组合）碾压冷却：
-
上辊（镜面钢辊）：表面光滑，赋予毡材平整表面；
-
中辊（软胶辊，如硅橡胶）：施加压力（0.5~2MPa），消除内应力，控制厚度；
-
下辊（冷却水循环辊）：通过循环水（10~25℃）快速带走热量，冷却速率需匹配材料（橡胶基冷却较慢，塑料基可更快）。
-
-
水浴冷却：针对厚毡材（＞5mm）或橡胶基材料，挤出后浸入冷水槽（水温10~30℃），通过热传导快速固化，避免表面过热。
2. 冷却效果控制
-
冷却辊表面温度均匀性（误差＜±2℃），避免局部收缩；
-
冷却时间（橡胶基约5~10分钟，塑料基约2~5分钟），确保中心层完全固化。
总结
隔音毡挤出机生产流程涵盖“原料预处理→熔融塑化→模头成型→冷却定型→牵引收卷”四大核心环节，每个步骤均需精确控制参数（温度、速度、压力），以确保产品具备优异的隔音性能（如隔音量≥30dB）、物理强度（拉伸率≥200%）及耐候性（-40~80℃环境下不脆裂）。实际生产中需根据材料类型（橡胶基/塑料基）和产品规格（厚度、宽度）调整工艺，同时兼顾环保（如VOC排放控制）与效率（产能≥100kg/h）。
建筑隔音卷材 http://www.bsjdl.com/sell/show.php?itemid=32010
楼层隔音卷材 http://www.bsjdl.com/sell/show.php?itemid=31998
隔音片材挤出机 http://www.bsjdl.com/sell/show.php?itemid=32000
地面隔音材料 http://www.bsjdl.com/sell/show.php?itemid=32001
